ピンスロット拘束時にスロットの中央に固定するオプション

ピンスロット拘束で、スロットの中央にピンをロックしたい場合があります。

配置拘束のピンスロット拘束に新しいオプション [スロットの真ん中に固定する] が追加されました。

このオプションはピンスロット拘束を選択した際に表示されます。

設定手順

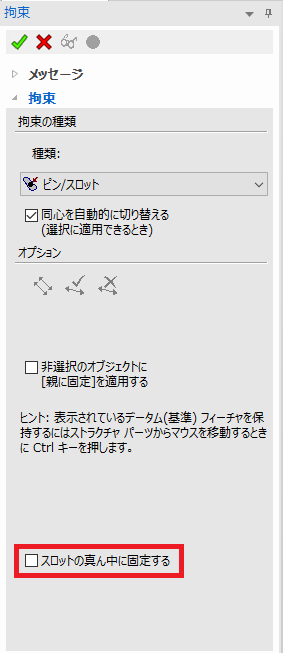

[ツール]タブ → [配置拘束] を選択すると、プロパティブラウザにオプションメニューが表示されます。

[拘束の種類] で [ピン/スロット] を選択すると表示される [スロットの真ん中に固定する]（2022 で追加） を選択します。

ピンの軸とスロットの側面（または底面）を選択し、[OK] で適用します。

[スロットの真ん中に固定する] を適用すると、 [メカニズムモード] でピンを動かす際にピンがスロットの真中に固定された状態になります。

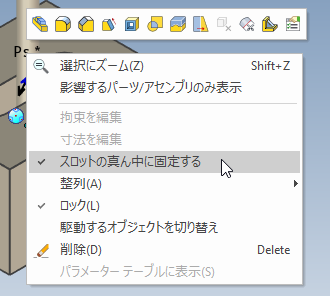

ピンスロット拘束を右クリック → [スロットの真ん中に固定する] をクリックで、有効/無効を切り替えられます。
