部品表番号が矩形の分割表示に対応

2D ドローイング

BOM の値を上下に分けて表示できる、新しいタイプの部品表番号が追加されたました。

設定手順

[共通]タブ → [スタイルとレイヤー] をクリックすると、[スタイルとレイヤー]画面 が表示されます。

[図面の要素] から [バルーン] を選択すると、[有効なスタイル]欄 に使用しているスタイルが表示されます。

スタイルを選択し、[編集] をクリックすると、[バルーン プロパティ] が表示されます。

もしくは、配置したバルーンの右クリックメニューから [プロパティ] を選択すると、[バルーン プロパティ] が表示されます。

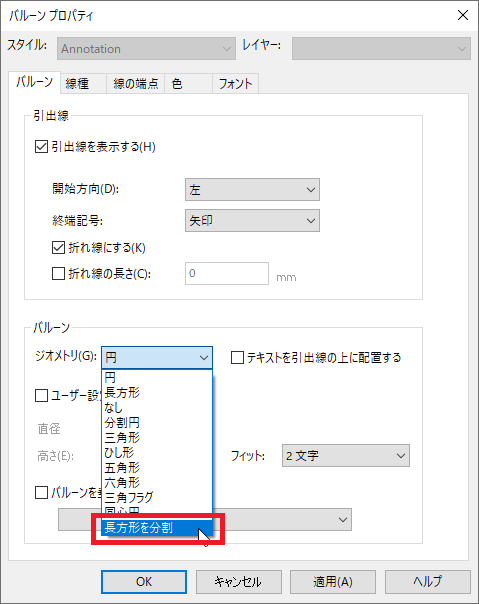

2022 では、[バルーン] → [ジオメトリ:] で [長方形を分割]（2022 で追加） を選択できるようになりました。
