環状中心線の放射状線の非表示オプション

2D ドローイング

環状中心線の注釈を作成する際に、内側の放射状線の長さを制御する新しいオプションが追加されました。

操作手順

[注釈]タブ → [注釈]グループ → [環状中心線] を選択し、環状中心線を作成する円をすべて（3 つ以上）選択します。

[✓] をクリックして確定します。

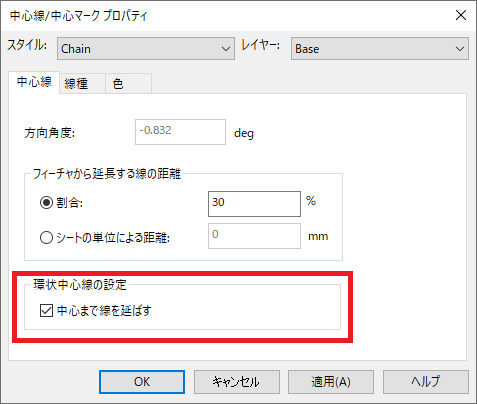

環状中心線を選択して右クリックし、メニューから [プロパティ] を選択すると、[中心線/中心マーク プロパティ]画面 が表示されます。

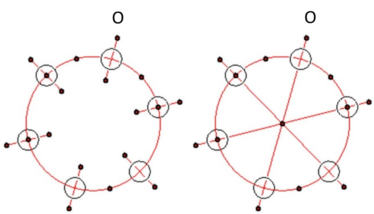

[環状中心線の設定] → [中心まで線を延ばす.]（2022 で追加） のON/OFF で、環状中心線の中心から延びる放射線の表示を切り替えられます。
