ツールパス (3D曲線指定)

本項目では [ツールパス]を 3D曲線指定で動作した場合について説明します。

ツールパス で3D曲線に沿ったシミュレーションを作成できます。

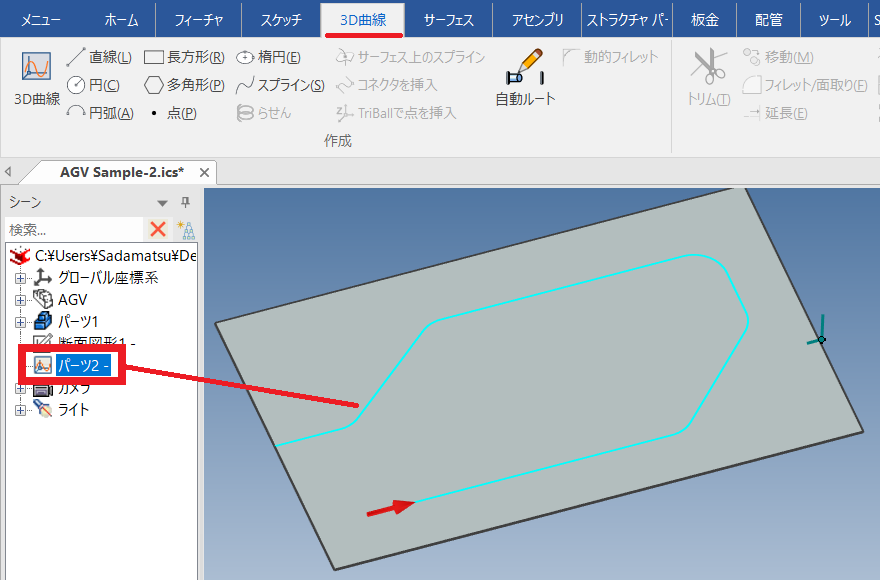

手順1. ルートを3D曲線で作成する

3D曲線タブの機能で、ツールパスで沿わせる線を描きます。

平面図の場合は、スケッチ機能で線を作成し、後で 3D曲線を作成することもできます。

手順2. 要素を登録する

[1] 登録要素を3D曲線のスタート位置に移動します。

[2] 要素を RSSequencer に登録します。

手順3. シミュレーションを作成する

[1] シーンブラウザツリーから 3D曲線を選択します。

[2] ツールパスを実行します。

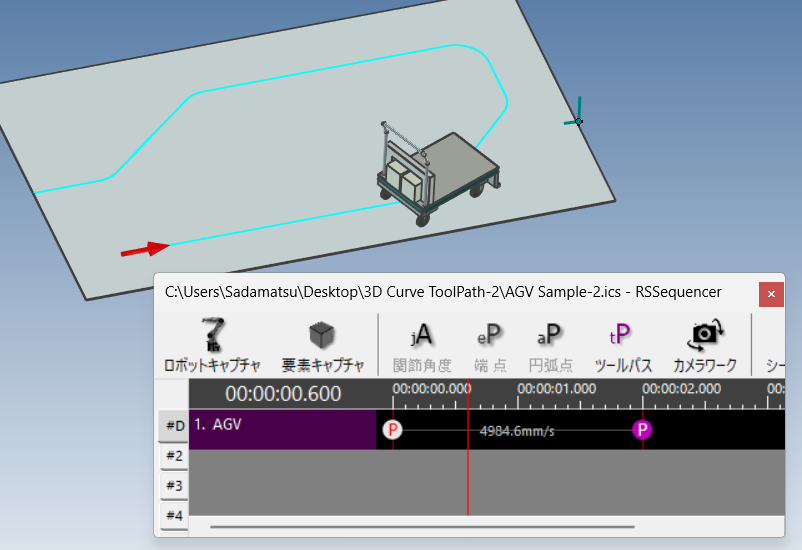

手順4. 動作を確認する

〔1〕RSSequencer画面 を伸ばし、登録したイベント全体が見えるように調整します。

〔2〕タイムラインを移動し、連続した直線の動作を確認します。
