C-1）単位設定

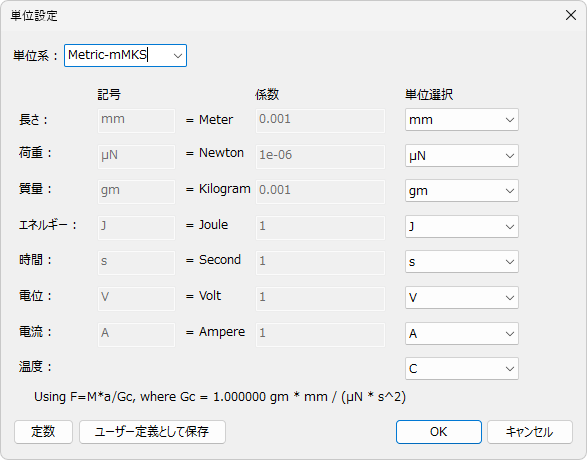

単位設定ダイアログでは、解析に使用される単位を変更することができます。

C-1(1)

[単位系] プルダウンメニューから、単位系を変更できます。

あらかじめ定義されている単位系を使用しない場合は、選択肢の [User-Defined] に対し独自の単位系を設定できます。

各単位の記号が表示されます。

標準の SI 単位系から現在の単位へ変換するための比が表示されます。

[単位選択] プルダウンメニューから、あらかじめ設定された単位または [User-Defined] を選択します。

[User-Defined] を選択すると、[記号] と [係数] を編集することができます。

Gc は選択した単位における

\[ Force=(Mass×Acceleration/Gc) \]

という式の換算定数です。

この定数は力（Force）と質量（Mass）が同時に使用される場合に必要となります。

例えば、地球の重力加速度を Gearth = 9.86 m/sec^2 とすると、1 kgf（キログラム重）を地球上の 1 kg の質量により生じる力として扱います。

したがって

\[ 1kgf=1kg×Gearth/Gc=1kg \]

を満たすように、Gearth を Gc で換算します。

[定数] ボタンをクリックすると表示される定数は、解析で使用される物理タイプや境界条件に応じて、内部的に使用される場合があります。

これらは自動的に入力され、解析で使用される単位系と整合するように設定されます。

設定した単位系を [ユーザー定義として保存] することができます。

その単位系はレジストリに保存され、再び使用することができます。
