直線配列/円形配列

直線配列

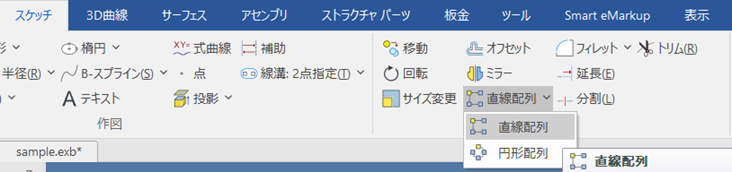

〔1〕[スケッチ]タブ → [編集]グループ → [直線配列] をクリックします。

〔2〕形状を選択またはマウス左クリックで囲んで選択します。

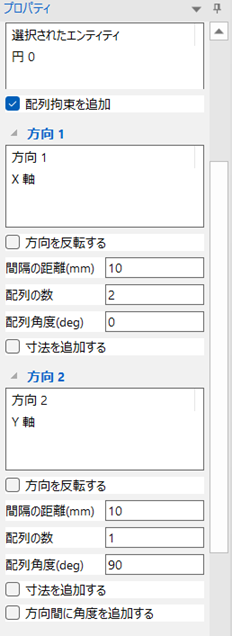

〔3〕プロパティ欄の各項目を入力します。

入力項目

項目	内容
方向1/方向2	デフォルトでは X軸・Y軸 になっています。任意の線を指定することも可能です。
間隔の距離(mm)	ピッチを mm で入力します。
配列の数	元形状を含めた配列数を入力します。
配列角度(deg)	水平/垂直以外に作成する場合に角度を入力します。

チェック項目

項目	内容
方向を反転する	配列を作成する方向を反転します。
寸法を追加する	配列を作成と同時に最初の 1 つ目に寸法(SmartDimension)が作成されます。
配列拘束を追加	配列複写したすべての図形が設定した [間隔の距離] に応じて動きます。チェックが無い場合は、図形は独立して動きます。
方向間に角度を追加する	方向1 と 方向2 を両方設定した際に、その角度拘束が追加

〔4〕プロパティ欄左上の [✓] を押し、決定します。

円形配列

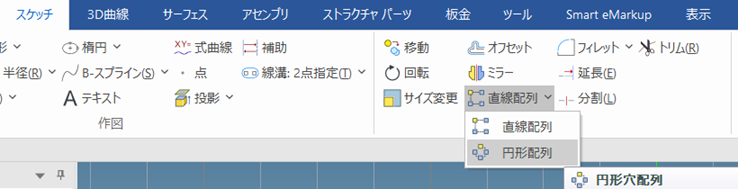

〔1〕[スケッチ]タブ → [編集]グループ → [円形配列] をクリックします。

〔2〕形状を選択またはマウス左クリックで囲んで選択します。

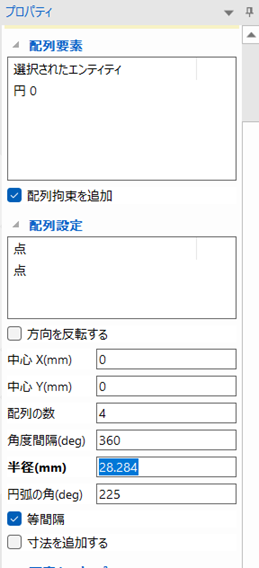

〔3〕プロパティ欄の各項目を入力します。

入力項目

項目	内容
中心 X(mm)	断面図形の原点からの X 方向距離を設定します。
中心 Y(mm)	断面図形の原点からの Y 方向距離を設定します。
配列の数	元形状を含めた配列数を入力します。
角度間隔(deg)	円形配列の総角度を入力します。
半径	中心X,Y からの直線距離(半径)を入力します。
円弧の角(deg)	選択されたエンティティ から配列の中心を角度で指定します。

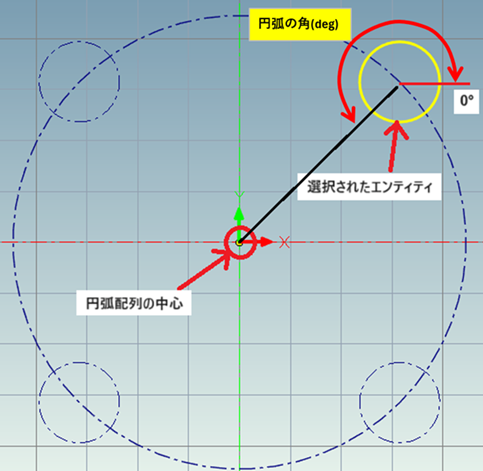

円弧の角(deg) の詳細図

チェック項目

項目	内容
配列拘束を追加	配列複写したすべての図形が設定した [間隔の距離] に応じて動きます。チェックが無い場合は、図形は独立して動きます。
方向を反転する	配列を作成する方向を反転します。
等間隔	[角度間隔と配列の数 で設定した数値から等間隔で作成する場合にチェックします。
寸法を追加する	配列を作成と同時に最初の 1 つ目に寸法(SmartDimension)が作成されます。

〔4〕プロパティ欄左上の [✓] を押し、決定します。
