アセンブリミラー¶
[アセンブリミラー]コマンド を使用すると、ミラーパーツ/アセンブリを外部リンクファイルとして作成する設定やパーツ名に任意のテキストを追加する設定ができます。
のマークは、プロパティブラウザ もしくは コマンドブラウザ で行う設定です。
設定画面¶
パーツ/アセンブリ¶
ミラーする パーツ/アセンブリ を選択します。

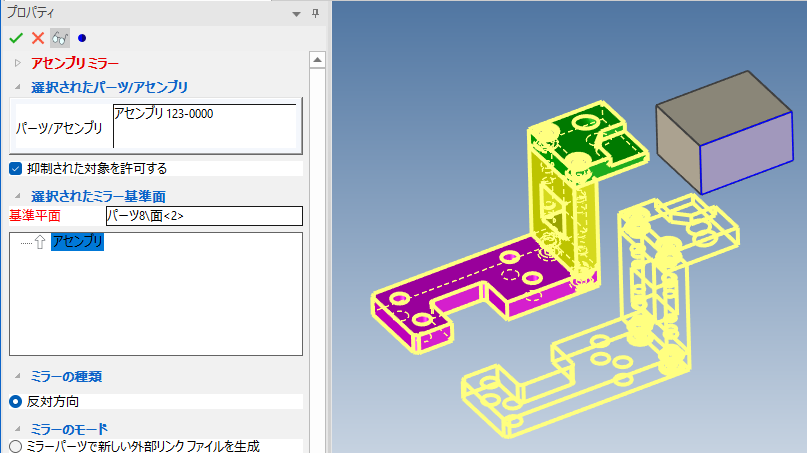

基準平面¶
ミラーの基準とする基準平面を選択します。
平面を選択すると、選択した平面を基準にミラーしたモデルが黄色で表示されます。
ミラーのモード¶
ミラーのモードを選択します。
外部保存しているパーツ/アセンブリを選択している場合に設定により動作が異なります。
外部保存していないパーツ/アセンブリ の場合は、いずれの設定でも通常のミラーの動作をします。
ミラーパーツで新しい外部リンク ファイルを生成¶
ミラーパーツを作成時、新しい外部リンク ファイルを生成します。
ユーザー名、パーツ番号、説明はソースパーツ（ミラー元）と別の値を設定できます。
形状 や カスタムプロパティ などは、ソースパーツ（ミラー元）と同じ値になります。
ミラー パーツとソース パーツ間のリンクを解除¶
「ミラー パーツとソース パーツ間のリンクを解除」にチェックを入れると、新たにミラーしたモデル単体のファイルを作成します。
ユーザー名、パーツ番号、説明、形状 や カスタムプロパティ などをソースパーツ（ミラー元）と別の値を設定できます。
ファイルの保存先は、[保存パス] で設定します。
保存パスの下にある欄に直接入力もできます。
ミラーパーツで新しいパーツを生成¶

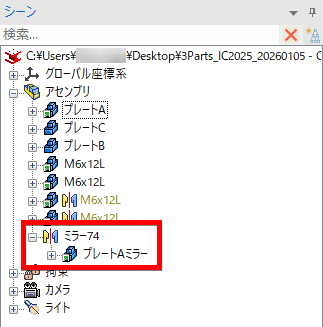

プレートA をミラーした場合、同じ階層に「ミラーxx」が作成され、その中にミラーコピーされたモデルが表示生成されます。
ユーザー名、パーツ番号、説明はソースパーツ（ミラー元）と別の値を設定できます。
形状 や カスタムプロパティ などは、ソースパーツ（ミラー元）と同じ値になります。
ミラーされたパーツ/アセンブリ プロパティを変更¶
ユーザー名の設定をします。
ミラーパーツ名に接頭語を追加¶
「ミラーパーツ名に接頭語を追加」を選択後、下側の欄に任意の接頭語を入力します。

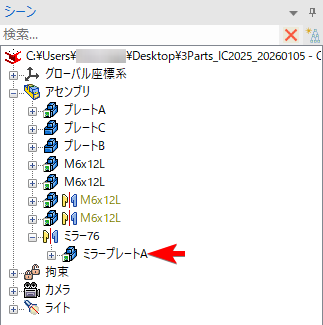

「ミラー」を入力した場合、下図のように「ミラー」の文字が追加されます。
ミラーパーツ名に接尾語を追加¶
「ミラーパーツ名に接尾語を追加」を選択後、下側の欄に任意の接頭語を入力します。

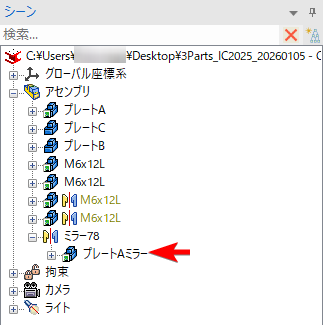

「ミラー」を入力した場合、下図のように「ミラー」の文字が追加されます。
カスタム ミラーパーツ名を入力¶
「カスタム ミラーパーツ名を入力」を選択後、下側の欄に任意の接頭語を入力します。

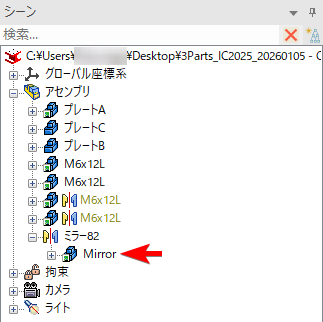

「ミラー」を入力した場合、下図のように入力した「ミラー」の文字がユーザー名に設定されます。
