3D曲線に動的フィレットを作成

---

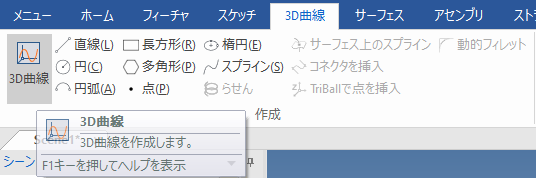

[3D曲線]タブ → [3D 曲線] を選択します。

[動的フィレット]を選択します。

接続された2直線、長方形、多角形の接続された2線間にフィレットを作成します。

フィレット半径を入力します。

シーン上に作成された3D曲線のフィレットを作成する2線を選択します。

Esc キーで終了します。

エラー画面が表示される場合

フィレットの半径が選択する線以上の場合、エラー画面が表示されることがあります。
エラー画面表示後は、追加で線の作成や既存線の選択ができなくなることがありますので、その場合は [戻る]ボタン または Ctrl + Z キーでフィレット前の状態に戻してから再操作してください。

エラー例

1 辺の長さが 100 mm の長方形

フィレット半径：50に設定

1 つ目を作成し、続けて隣の2辺を選択

画面が表示された場合は、[閉じる]をクリックした後に、[戻る]ボタン または Ctrl + Z キーをクリックして作成前に戻します。

その他の作成方法

編集グループの[フィレット/面取り]コマンドでも作成可能です。
